Wyposażenie i opcje

CleanPad Pure 4h - zestaw dwóch, dwustopniowych filtrów klasy M5 z dwoma dodatkowymi filtrami wstępnymi
CPP prefiltr 4h - dwa prefiltry do central AirPack4 h
Wall Grip4h - wsporniki do montażu na ścianie
Ceiling Grip4h - wsporniki do montażu podwieszanego
Soft Base4 - stopy wibracyjne
Air++ - panel dotykowy
AirMobile - system mobilny
AirL+ - panel sterowania LCD z obudową
AirS - panel z przełącznikiem 6 - położeniowym
CF2 - automatyczna kontrola przepływu powietrza w instalacji
EXPANSION2 - rozszerza funkcjonalność sterownika o obsługę szeregu urządzeń peryferyjnych, które mogą być obsługiwane jednocześnie
AFC in - automatyczna, bieżąca kontrola filtra powietrza z czerpni – opcja możliwa tylko z modułem CF2
AFC out - automatyczna, bieżąca kontrola filtra powietrza wywiewanego z pomieszczeń – opcja możliwa tylko z modułem CF2
AFC - automatyczna, bieżąca kontrola dla dwóch filtrów powietrza ( z czerpni oraz z pomieszczeń) – opcja możliwa tylko z modułem CF2
CR Cooler - konwerter sygnału analogowego na sygnał cyfrowy
HP Controller - automatyczne sterowanie pompą ciepła
Modbus Divider - rozdzielacz sieciowy

Dane techniczne

		AirPack⁴300h			AirPack⁴400h			AirPack⁴ 500h
Wariant		Enthalpy	Energy++	Energy+	Enthalpy	Energy++	Energy+	Enthalpy	Energy++	Energy+
Strumień powietrza	100 Pa	310 m³/h			410 m³/h			500 m³/h
	150 Pa	275 m³/h			380 m³/h			465 m³/h
	200 Pa	240 m³/h			345 m³/h			435 m³/h
Poziom mocy akustycznej emitowanej przez obudowę*		45 db(A)			49 db(A)			54 db(A)
Poziom mocy akustycznej emitowanej do kanału nawiewnego*		45 db(A)			50 db(A)			54 db(A)
Maksymalna sprawność odzysku ciepła		91%	95%		91%	95%		91%	95%
Sprawność odzysku ciepła*		77%	89%		74%	86%		70%	85%
Maksymalna sprawność odzysku wilgoci		85%	–		85%	–		85%	–
Sprawność odzysku wilgoci*		74%	–		70%	–		66%	–
Klasa efektywności energetycznej dla klimatu umiarkowanego* – ster. czasowe CRS=0.95		A			A			B	A
Automatyczna kontrola przepływu CF
Automatyczna kontrola zabrudzenia filtrów
Odzysk wilgoci
System przeciwzamrożeniowy FPX uruchamiany przy temperaturze < 0°C
System przeciwzamrożeniowy FPX uruchamiany przy temperaturze < -7°C
Płynna regulacja wydajności 10-100%
Wentylatory EC z wypływem diagonalnym
Bypass 100%
Dwustopniowe filtry powietrza CleanPad Pure [filtr ePM10 70% (M5) z prefiltrem ISO Coarse 30% (G2)]**
Maksymalny pobór mocy przez wentylatory		130 W	120 W		210 W	190 W		315 W	305 W
Zasilanie		230 V (AC), 50 Hz
Króćce przyłączeniowe		∅ 200 mm
Króciec kondensatu		∅ 32 mm
Masa		50 kg	48 kg		50 kg	48 kg		50 kg	48 kg
Temperatura pracy***		-15°C ÷ +45°C

Zastosowanie central: system wentylacyjny przeznaczony do budynków mieszkalnych – SWM
Warunki testu wg PN-EN 13141-7 : 2010
* Dane zgodnie z Rozporządzeniem nr 1254/2014 dla wartości odniesienia natężenia przepływu powietrza
Klasa zgodna z normą PN-EN ISO 16890
* Urządzenie należy zainstalować w pomieszczeniu suchym. Urządzenie nie może być narażone na działanie opadów atmosferycznych i bezpośrednie oddziaływanie promieni słonecznych. Jeżeli urządzenie będzie działać w temperaturach < 0°C lub odpływ kondensatu przechodzić będzie przez strefy nieogrzewane, należy zabezpieczyć odpływ kondensatu przed zamrożeniem znajdującym się w ofercie THESSLAGREEN dedykowanym kablem grzewczym z przewodem przyłączeniowym oraz izolacją cieplną.

Wymiary

Airpack-4-h-rys

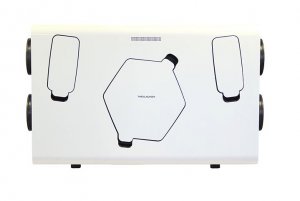

Centrala wentylacyjna THESSLAGREEN AirPack 4 H (pozioma)
