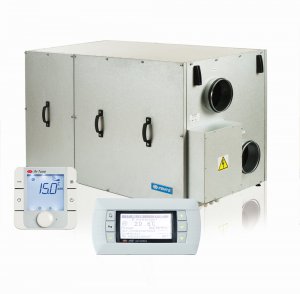

Centrala wentylacyjna VENTS VUT R TN H/EH EC (do 955 m³/h)

Centrale nawiewno-wywiewne VUT R TN H EC / VUT R TN EH EC stanowią kompletne urządzenia wentylacyjne, zapewniające filtrację, nawiew świeżego powietrza do pomieszczenia oraz usunięcie powietrza zanieczyszczonego. Przy tym ciepło powietrza wywiewanego jest odzyskiwane i oddawane do powietrza nawiewanego poprzez wykorzystanie wymiennika obrotowego.

System wentylacji z wymiennikiem obrotowym oraz pompą ciepła pozwala zapewnić pomieszczeniu czyste powietrze o komfortowej temperaturze, w sposób istotny zmniejszając tym samym nakłady na systemy ogrzewania lub chłodzenia. Podczas wspólnej pracy pompy cieplnej oraz wymiennika obrotowego stosunek do wyprodukowanej oraz zużytej energii wynosi 1:8, tzn. do osiągnięcia 8 kW mocy cieplnej trzeba zużyć1 kW energii cieplnej. Przeznaczone są do połączenia z okrągłymi przewodami powietrznymi ze średnicą nominalną 160 lub 250 mm.

Odmiany

VUT R TN H EC - modele z wymiennikiem obrotowym oraz pompą cieplną bez ogrzewania wstępnego.
VUT R TN EH EC - modele z regeneratorem wirnikowym oraz pompą cieplną z elektrycznym ogrzewaniem wstępnym powietrza z zewnątrz.

Obudowa

Szkielet obudowy składa się z trzywarstwowych płyt z alucynku, między którymi się znajduje warstwa z włókna szklanego o grubości 25 mm, służąca do izolacji przed hałasem oraz ciepłem. Dzięki specjalnej konstrukcji zdejmowanych płyt bocznych potrzebna jest minimalna przestrzeń do serwisu oraz jest łatwy dostęp do wszystkich elementów instalacji.

Filtr

Do filtracji powietrza nawiewanego oraz wywiewanego w instalacji są dwa wbudowane filtry klasy G4. Opcjonalnie może być zainstalowany filtr nawiewny klasy F7.

Silnik

W centrali zastosowano silniki elektro-komutatorowe typu EC z prądem stałym o wysokiej sprawności z zewnętrznym wirnikiem, wyposażonym w łopatki zagięte do tyłu. Takie silniki na dzień dzisiejszy są najbardziej postępowym rozwiązaniem w dziedzinie oszczędzania energii. silniki EC charakteryzują się wysoką wydajnością oraz pełną regulację w całym zakresie prędkości obrotowej. Niewątpliwą zaletą silnika elektro-komutatorowego jest wysoki współczynnik sprawności (osiąga 90%).

Wymiennik obrotowy

Wymiennik obrotowy stanowi obracający się krótki cylinder, wypełniony warstwami falistej taśmy aluminiowej, ułożonej w taki sposób, że strumienie powietrza dopływowego i wywiewanego przechodzą przez niego. Podczas obracania taśma rekuperatora kontaktuje się najpierw z powietrzem nawiewanym z zewnątrz, a następnie z wywiewanymi z pomieszczeń Wskutek tego procesu taśma kolejno się nagrzewa i schładza – w taki sposób przekazuje ciepło oraz wilgoć z ciepłego strumienia wywiewanego powietrza do zimnego nawiewanego. Wymiennik obrotowy zapewniają cząstkowy zwrot wilgoci do pomieszczenia i ma nadzwyczaj niskie zagrożenie zamarznięciem (ze średnimi wartościami temperatury oraz wilgotności – prawie zerowe).

Pompa cieplna

Centrala wyposażona jest w nawrotną pompę cieplną do nagrzewania lub chłodzenia powietrza. Stosowany został tu wysokoefektywny oraz niskoszumowy kompresor rotacyjny. W charakterze substancji roboczej w pompie cieplnej wykorzystywany czynnik chłodniczy R410A – ten czynnik chłodniczy, składający się z dwóch składników posiada wysokie właściwości termodynamiczne oraz nie niszczy warstwy ozonowej. Wymiennik obrotowy o wysokiej efektywności oddaje z powietrza wywiewanego powietrzu nawiewanemu większą część energii cieplnej. Pompa cieplna przenosi szczątkową część niskopotencjalnej energii cieplnej do powietrza nawiewanego, podtrzymując zadaną przez użytkownika temperaturę powietrza.

Nagrzewnica

Centrala VUT R TN EH EC wyposażona w nagrzewnicę elektryczną, przeznaczoną do ogrzewania wstępnego powietrza z zewnątrz przy niskiej temperaturze otoczenia. Wykorzystanie ogrzewania wstępnego pozwala skrócić częstotliwość włączenia cykli rozmrażania pompy cieplnej, co zwiększa skuteczność użytkową centrali. Nagrzewnica jest podzielona na dwa elementy aktywne, co pozwala w sposób oszczędny zużywać energię elektryczną oraz zapewniać przy tym wystarczającą moc nagrzewania.

Sterowanie i automatyka

Centrala posiada wbudowany system automatyki oraz wielofunkcyjny panel sterowania A17 (th-Tune) lub A18 (pGD1). Do kompletu wchodzi również przewód o długości 10 m do połączenia centrali z panelem sterowania.

Podstawowe tryby pracy instalacji:

Systemy inteligentnego sterowania

Montaż

Centrala nawiewno-wywiewna może być montowana jest na powierzchni poziomej, podwieszona do sufitu lub mocowana jest do ściany za pomocą wsporników. Dostęp serwisowy znajduje się od strony płyty bocznej.
