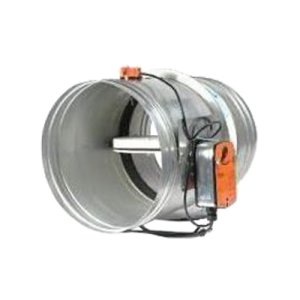

Klapa przeciwpożarowa odcinająca KTS 120

Dane techniczne

Zastosowanie:

Klapy przeciwpożarowe typu KTS przeznaczone są do montażu w instalacjach wentylacyjnych jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku. Klapy typu KTS są klapami odcinającymi (normalnie otwarte), symetrycznymi przeznaczonymi do zabudowy poziomej (w ścianach) i pionowej (stropy). Mogą być instalowane we wszystkich rodzajach przegród budowlanych (przegrody sztywne) łącznie ze ścianami kartonowo-gipsowymi. Podstawową funkcją klap typu KTS jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.

Klapy spełniają europejską klasyfikację w zakresie odporności ogniowej:

Przeciwpożarowe klapy odcinające typ: KTS-O-E, KTS-O-S, KTS-O-SE, spełniają klasyfikację EI 120
gdzie:

• E - oznaczenie szczelności ogniowej
• I - oznaczenie izolacyjności ogniowej
• 120 - czas spełniania wymagań w minutach v - dopuszczalny montaż w pozycji pionowej
• h - dopuszczalny montaż w pozycji poziomej
• i<->o - potwierdzenie spełnienia wymagań przy działaniu ognia zarówno od wewnątrz jak od zewnątrz
• S - oznaczenie dymoszczelności

Wielkości produkowanych klap typu KTS:

Produkowane są klapy w wielkościach od DN160 do DN630 (wszystkie wymiary pośrednie)
Podstawowym typoszeregiem produkowanych klap są wielkości:

• DN160
• DN200
• DN250
• DN315
• DN400
• DN450
• DN500
• DN560
• DN600
• DN630

Przy wymiarach mniejszych od DN160 wykonuje się klapy z króćcami przejściowymi.

Wykonania specjalne

• W wersji wykonania klapy z napędem sprężynowym KTS-O-S i KTS-O-SE w standardzie montowany jest wyzwalacz termiczny (ampułka szklana - Esti Patronen) powodujący zamknięcie klapy w temperaturze powyżej 72±5°C. Możliwy jest montaż wyzwalacza termicznego działającego w zakresie 40-180°C.
• W wersji wykonania klapy KTS-O-E z napędem siłownikiem wewnątrz klapy umieszczony jest bezpiecznik połączony z siłownikiem. Bezpiecznik ten w standardzie po przekroczeniu w kanale temperatury 72±5°C powoduje samoczynne zamknięcie klapy poprzez odcięcie zasilania siłownika. Możliwy jest montaż bezpiecznika powodującego zamknięcie klapy przy temperaturze 95±5°C).
• W wykonaniu specjalnym, odpornym na chemikalia, wszystkie elementy wykonane ze stali zamienione są na stal kwasoodporną (stal chromowo-niklowa). Łożyska pozostają mosiężne, a przegroda klapy zostaje poddana impregnacji specjalną substancją bezrozpuszczalnikową (Pro-mat - SR - Impragnierung) na bazie krzemianów stosowaną do impregnacji płyt ognioodpornych. Impregnacja nie zmienia klasyfikacji płyt jako materiału niepalnego.

Opis budowy i zasada działania

Klapa zbudowana jest z korpusu wykonanego z blachy stalowej o grubości 1 mm. Korpus w części środkowej ma wykonaną na całym obwodzie perforację na długości 35 mm. Wewnątrz klapy zabudowana jest przegroda składająca się z płyt PROMATECT-H. Na krawędzi przegrody zamocowana jest uszczelka zapewniająca szczelność klapy (na zimno). Ruch w pozycji zamkniętej ograniczony jest zderzakami wykonanymi z blachy stalowej. Na korpusie w miejscu perforacji od wewnątrz naklejona jest uszczelka PROMASEAL-PL-PVC-SK. Jej cechą charakterystyczną jest to że pod wpływem wysokiej temperatury zwiększa swoją objętość dokładnie wypełniając wszystkie nieszczelności pomiędzy przegrodą a korpusem. Na uszczelkę od wewnątrz klapy naklejona jest taśma z folii aluminiowej. Na zewnętrznej stronie klapy w miejscu perforacji zamontowana jest uszczelka pęczniejąca PROMA-SEAL-PL standard. Dodatkowo przy montażu klapy w ściance kartonowo-gipsowej, gdzie uszczelnieniem klapy w ścianie jest wełna mineralna, nasunięte są dwie taśmy stalowe. Przegroda zamontowana jest w korpusie za pomocą elementów ze stali nierdzewnej i łożysk wykonanych z mosiądzu.

Jak zamówić?

Zasady oznakowania produktu

KTS-O-S-

• S - klapa z napędem sprężynowym z ampułkowym wyzwalaczem termicznym (zamknięcie klapy po przekroczeniu temperatury w kanale 72±5°C). Jeśli zamknięcie nastąpiło w celach testowych możliwe jest tylko ręczne uzbrojenie klapy
• - wyłącznik krańcowy
  • W1 - wskazanie położenia klapy - zamknięta
  • W2 - wskazanie położenia klapy - otwarta
  • W12 - wskazanie obu położeń klapy

Przykład: KTS-O-S-W1

Klapa przeciwpożarowa odcinająca do przewodów wentylacyjnych z mechanizmem sprężynowym, bez funkcji komfortu z jedną krańcówka wskazującą tylko położenie zamknięte klapy.

KTS-O-E-

• E - klapa napędzana siłownikiem produkcji Firmy BELIMO lub GRUNER (siłownik o zintegrowanej funkcji bezpieczeństwa z funkcją komfortu). Podczas otwierania klapy siłownik napina zabudowaną w nim sprężynę.Zamknięcie klapy następuje po odłączeniu zasilania siłownika lub po przekroczeniu temperatury w kanale 72±5°C. Jeśli zamknięcie nastąpiło w celach testowych poprzez odłączenia napięcia, po jego przywróceniu siłownik ponownie otworzy klapę w pozycję oczekiwania. Siłowniki stosowane w tego typu klapie maja na stałe zamontowane krańcówki wskazujące położenie zamknięta i otwarta.
• - typ siłownika

Przykład: KTS-O-E-BF230-T

Klapa przeciwpożarowa odcinająca do przewodów wentylacyjnych z siłownikiem o zintegrowanej funkcji bezpieczeństwa z funkcją komfortu z siłownikiem typu BF230-T produkcji Firmy BELIMO.

KTS-O-SE---

• SE klapa z napędem sprężynowym z ampułkowym wyzwalaczem termicznym (zamknięcie klapy po przekroczeniu temperatury w kanale 72±5°) i elektromagnesem który może również spowodować zamkniecie klapy po zaniku lub podaniu napięcia (w zależności od typu). Klapa z mechanizmem tego typu zapewnia rozdział funkcji bezpieczęństa od funkcji komfortu.
• - typ zastosowanego elektromagnesu
  • 24/48V DC PRZERWA
  • 24/48V DC IMPULS
  • 230V AC PRZERWA
  • 230V AC IMPULS
• - wyłącznik krańcowy
  • W1 - krańcówka wskazująca płożenie klapy - zamknięta
  • W2 - krańcówka wskazująca płożenie klapy - otwarta
  • W12 - wskazanie obu położeń klapy
• - typ siłownika do funkcji komfort
  • BL24-48 SMY
  • BL110-230 SMY

Przykład 1: KTS-O-SE-24/48V DC PRZERWA-W1

Klapa przeciwpożarowa odcinająca do przewodów wentylacyjnych z mechanizmem sprężynowym, wyposażonym w ampułkowy wyzwalacz termiczny z elektromagnesem typu przerwa na napięcie 24/48V DC (zamknięcie klapy następuje po przerwaniu napięcia). Na klapie zamontowana jest krańcówka wskazująca pozycję zamkniętą klapy. Klapa bez funkcji komfortu (zdalnego otwarcia) - bez siłownika. Po zamknięciu klapy, jeśli zamknięcie nastąpiło w celach testowych, ponowne uzbrojenie (otwarcie klapy) musi się odbyć ręcznie, za pomocą specjalnego klucza zamontowanego na obudowie.

Przykład 2: KTS-O-SE-(230V AC PRZERWA)-W12-BL110-230 SMY

Klapa przeciwpożarowa odcinająca do przewodów wentylacyjnych z mechanizmem sprężynowym , wyposażonym w ampułkowy wyzwalacz termiczny z elektromagnesem typu przerwa na napięcie 110-230V AC (zamknięcie klapy następuje po przerwaniu napięcia). Na klapie zamontowana są dwie krańcówki wskazujące położenie otwarte i zamknięte klapy.

Klapa z funkcją komfortu (zdalnego otwarcia) - z siłownikiem (na napięcie 110-230V AC). Po zamknięciu klapy, jeśli zamknięcie nastąpiło w celach testowych, ponowne uzbrojenie (otwarcie klapy) możliwe jest dzięki siłownikowi - po podaniu napięcia na elektromagnes i siłownik.
