Wymiary

Obejmy od 80 mm do 450 mm

HRW40/KHRW40

Wielkość d [mm]	Średnica mocowania d₁ [mm]	Średnica mocowania d₂ [mm]	Średnica mocowania d₃ [mm]	Szerokość obejmy A [mm]	Obciążenie zalecane dla HRW40 F_zal [kN]
0080	M10	M8	M6	20	0,75
0100	M10	M8	M6	20	0,75
0125	M10	M8	M6	20	0,5
0140	M10	M8	M6	20	0,5
0150	M10	M8	M6	20	0,5
0160	M10	M8	M6	20	0,5
0180	M10	M8	M6	20	0,5
0200	M10	M8	M6	20	0,5
0224	M10	M8	M6	20	0,5
0250	M10	M8	M6	20	0,5
0280	M10	M8	M6	20	0,5
0300	M10	M8	M6	20	0,5
0315	M10	M8	M6	20	0,5
0355	M10	M8	M6	20	0,4
0400	M10	M8	M6	20	0,4
0450	M10	M8	M6	20	0,4

Fzal. - Obciążenie zalecane określono przy uwzględnieniu współczynników bezpieczeństwa względem obciążenia charakterystycznego.
Przy mocowaniu obejm dwustronnie przez otwory zaciskowe wielkość obciążenia dopuszczalnego odpowiada Fpz obciążeniu dopuszczalnemu złącza podwieszeniowego (śruby, pręta gwintowanego itp.)

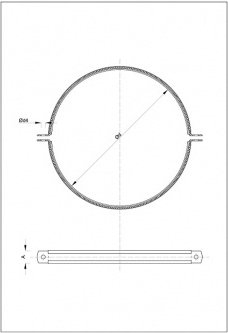

Obejmy od 500 mm do 1600 mm

HRW40/KHRW40

Wielkość d [mm]	Średnica mocowania d₄ [mm]	Szerokość obejmy A [mm]	Obciążenie zalecane dla HRW40 F_zal[kN]
0500	8,5	25	F_pz
0560	8,5	25	F_pz
0600	8,5	25	F_pz
0630	8,5	25	F_pz
0710	8,5	25	F_pz
0800	8,5	25	F_pz
0900	8,5	25	F_pz
1000	8,5	25	F_pz
1120	8,5	25	F_pz
1250	8,5	25	F_pz
1400	8,5	25	F_pz
1500	8,5	25	F_pz
1600	8,5	25	F_pz

Przy mocowaniu obejm dwustronnie przez otwory zaciskowe wielkość obciążenia dopuszczalnego odpowiada Fpz obciążeniu dopuszczalnemu złącza podwieszeniowego (śruby, pręta gwintowanego itp.)

Obejma montażowa do rur wentylacyjnych HRW40

Wymiary
