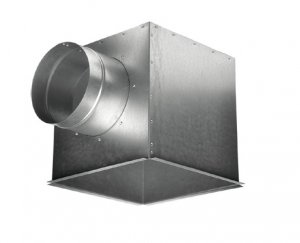

Skrzynka rozprężna SR-ASH

Skrzynka rozprężna SR-ASH do montażu z anemostatami aluminiowymi ASH jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.

Zastosowanie:

anemostaty ASH z mocowaniem równoległym do kołnierza wlotowego nawiewnika

Wykonanie:

blacha ocynkowana

opcjonalnie lakier proszkowy wg palety RAL

Regulacja:

regulacja przepływu powietrza za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.

Certyfikaty:

Deklaracja zgodności

Atest higieniczny

Wielkość anemostatu	ExE [mm]	H [mm]	D [mm]	L [mm]	Połączenie ze skrzynką
295	153x153	240	125	50-130	\|\|
370	232x232	300	160	50-130	\|\|
445	308x308	350	160	50-130	\|\|
520	384x384	350	250	50-130	\|\|
595	455x455	400	250	50-130	\|\|

Wielkość
anemostatu

ExE [mm]

H [mm]

D [mm]

L [mm]

Połączenie
ze skrzynką

295

153x153

240

125

50-130

370

232x232

300

160

50-130

445

308x308

350

160

50-130

520

384x384

350

250

50-130

595

455x455

400

250

50-130

Wersje wykonania

Symbol	Wykonanie
SR-...	skrzynka rozprężna
SRP-...	skrzynka z przepustnicą na wlocie
SRIP-...	skrzynka z przepustnica na wlocie i izolacją termiczną (zewn)
SRI-...	skrzynka z izolacją termiczną (zewn)
SR-IBB-...	skrzynka z izolacją akustyczną (wewn)
SRP-IBB-...	skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn)
SRPI-IBB-...	skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SRI-IBB-...	skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SR-PRZ-...	skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki
SR-PRW-...	skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki
