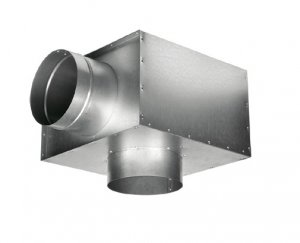

Skrzynka rozprężna SR-AWR-2

Skrzynka rozprężna SR-AWR-2 do montażu z nawiewnikami wirowymi z mocowaniem centralnym jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.

Zastosowanie:

nawiewniki wirowe AWK-2 z mocowaniem centralnym śrubą montazową.

Wykonanie:

z blachy ocynkowanej

opcjonalnie lakier proszkowy wg palety RAL.

Regulacja:

za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.

Certyfikat:

Deklaracja zgodności

Atest higieniczny

Wersje wykonania

Symbol	Wykonanie
SR-...	skrzynka rozprężna
SRP-...	skrzynka z przepustnicą na wlocie
SRIP-...	skrzynka z przepustnica na wlocie i izolacją termiczną (zewn)
SRI-...	skrzynka z izolacją termiczną (zewn)
SR-IBB-...	skrzynka z izolacją akustyczną (wewn)
SRP-IBB-...	skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn)
SRPI-IBB-...	skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SRI-IBB-...	skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SR-PRZ-...	skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki
SR-PRW-...	skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki

Wielkość nawiewnika	ExE [mm]	H [mm]	D [mm]	D1 [mm]	L [mm]
125	285x285	200	123	125	50-130
160	320x320	200	158	160	50-130
200	360x360	300	198	200	50-130
250	410x410	300	247	250	50-130
315	475x475	400	313	315	50-130
400	560x560	500	313	400	50-130

Skrzynka rozprężna SR-AWR-2

Dane techniczne

Wersje wykonania
